Opis
Tahoe 635 to jednoparowy modem G.shdsl+ z interfejsem V.35. Przesyła dane z przepustowością od 64 do 4664 kb/s, ustawianą ze skokiem 64 kb/s, na odległości wyraźnie większe niż modemy HDSL.

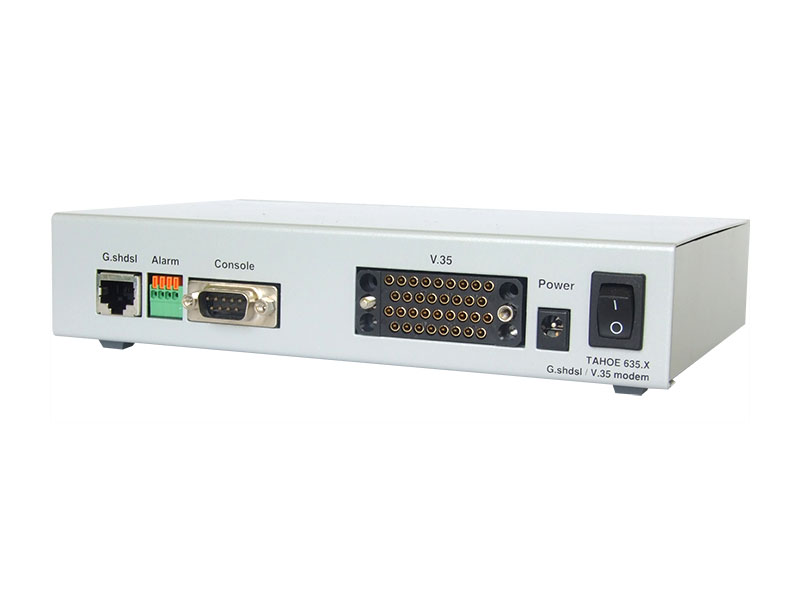

Interfejs V.35 jest wyprowadzony na standardowe 34-pinowe złącze Winchester zgodne z ISO-2593. Podłącza się do niego router albo inne urządzenie DTE.
Funkcje
Z poziomu oprogramowania ustawia się przepustowość, rodzaj modulacji i język komunikatów, mierzy tłumienie linii i odstęp sygnału od szumu. Zdalnym modemem można zarządzać przez samą linię dzierżawioną, w kanale pomocniczym, bez przerywania transmisji. Pełna lista funkcji jest w zakładce Dane techniczne.

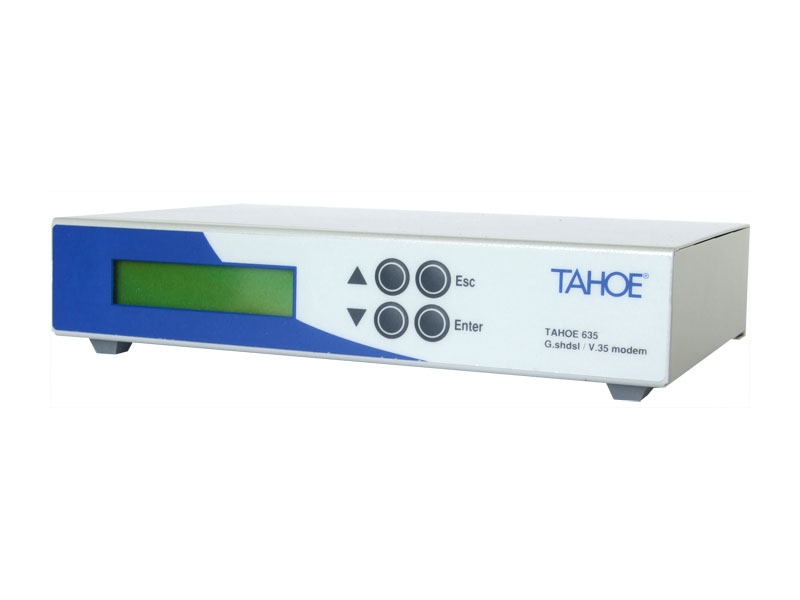

Konfiguracja odbywa się z wbudowanego wyświetlacza LCD i klawiatury albo przez konsolę szeregową.
Nad pracą urządzenia czuwa kilka sprzętowych i programowych watchdogów, od podstawowych funkcji procesora po komunikację w sieci. Metalowa obudowa jest przewidziana na lata ciągłej pracy.
Dane techniczne
| Przepustowość | od 64 kb/s do 4664 kb/s na jednoparowej linii (ustawiane ze skokiem 64 kb/s) | |
|---|---|---|
| Standardy | modem G.shdsl zgodny z ITU G.991.2 | |
| Interfejs | V.35 zgodny z ISO-2539 (tzw. Winchester) | |
| Modulacja | TCPAM-32, TCPAM-16, TCPAM-8, TCPAM-4, PAM-16, PAM-8, PAM-4 (2B1Q) | |
| Funkcje |
| |
| Procesor | Motorola MC68302 | |
| Wymiary | 200 mm (szer.) x 130 mm (dł.) x 45 mm (wys.) | |
| Zasilanie | 15-30V, 260-130 mA, 3,5W (dołączony zasilacz 230V/50Hz) | |
Zasięgi
Podane zasięgi zostały zmierzone na testowej linii o przekroju 0,5 mm i należy je traktować jako wartości orientacyjne. Osiągnięte w rzeczywistości zasięgi mogą być inne - większe na liniach dobrej jakości i mniejsze na gorszych.
| Przepustowość | Zasięg |
|---|---|
| 4664 kb/s | 2700 m |
| 3072 kb/s | 3500 m |
| 2048 kb/s | 4000 m |
| 1024 kb/s | 4800 m |
