Opis

Tahoe 684 to czteroparowy modem G.shdsl+ z portem Ethernet, najszybszy w rodzinie Tahoe 68x. Cztery pary miedziane łączy w jedno symetryczne łącze o przepustowości do 22,8 Mb/s na odległość kilku kilometrów.

Oprócz modulacji zgodnych ze standardem G.shdsl obsługuje TCPAM-32, która na tej samej linii daje większy zasięg i wyższą przepustowość niż standardowa TCPAM-16.

Praca na czterech parach

Modem sam rozdziela ruch na cztery pary. Każdej z nich można ustawić inną przepustowość, co przydaje się, gdy pary różnią się jakością. Gdy jedna para przestanie działać, modem przechodzi na pracę na pozostałych.

Funkcje

Wbudowany router TCP/IP z firewallem, serwerem DHCP/BOOTP i obsługą VLAN. Tryb bridge, zarządzalny lub przezroczysty.

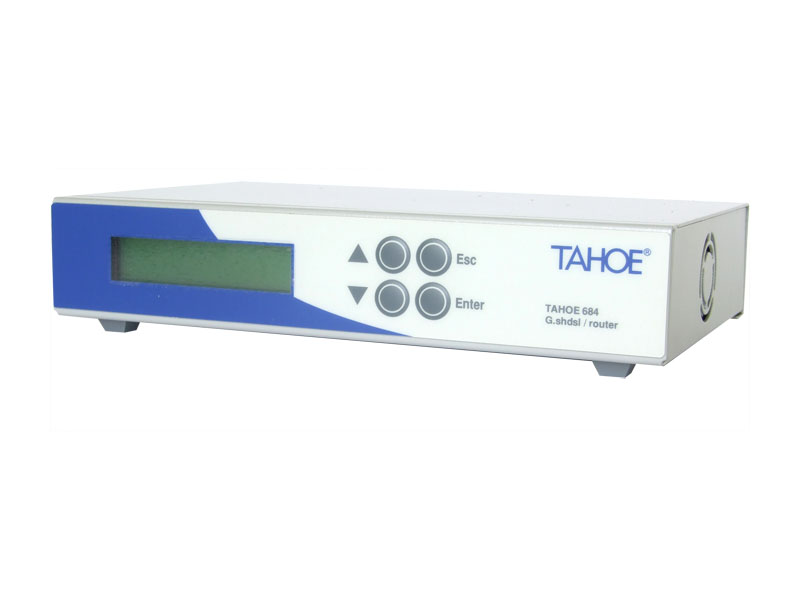

Konfiguracja odbywa się z wbudowanego wyświetlacza LCD i klawiatury, przez konsolę szeregową albo przez telnet. Pełna lista funkcji jest w zakładce Dane techniczne.

Nad pracą urządzenia czuwa kilka sprzętowych i programowych watchdogów, od podstawowych funkcji procesora po komunikację w sieci. Metalowa obudowa jest przewidziana na lata ciągłej pracy.

Dane techniczne

Przepustowość	do 5,7 Mb/s na port do 22,8 Mb/s przy transmisji 4-parowej
Standardy	modem G.shdsl zgodny z ITU G.991.2

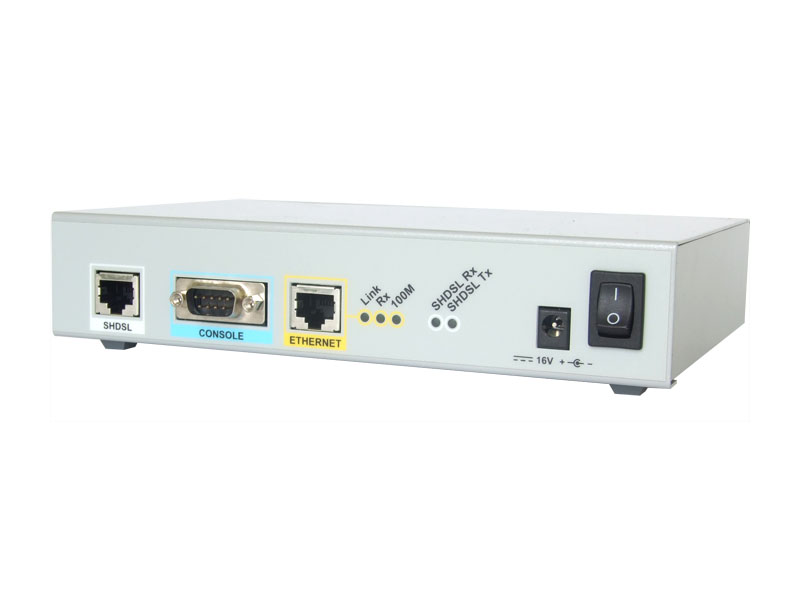

Interfejs	Ethernet 10/100 Base-T
Modulacja	TCPAM-32 do 30% większe zasięgi od modemów HDSL do 3 razy większe przepustowości na liniach z tłumikami
Funkcje	router TCP/IP NAT/maskarada firewall wbudowany wyświetlacz LCD i klawiaturka ułatwiające konfigurację zarządzanie przez telnet i SSH zarządzanie przez SNMP zarządzanie przez konsolę szeregową serwer DHCP/BOOTP (dynamiczny przydział adresów IP i innych parametrów komputerom w sieci) DHCP/BOOTP Relay Agent (przekazywanie zapytań DHCP/BOOTP do centralnego serwera) upgrade oprogramowania przez TFTP możliwość pracy jako zarządzalny lub niezarządzalny bridge zapisywanie przebiegu pracy routera przez syslog obsługa VLANów zabezpieczenia przed nieautoryzowanym korzystaniem z sieci LAN pomiar temperatury wewnątrz modemu
Procesor	Freescale PowerPC 100MHz
Pamięć	4MB SDRAM
Wydajność	do 15 000 pakietów na sekundę (w trybie bridge)
Protokoły sieciowe	TCP, IP, UDP, ICMP, TFTP, SNMP, DHCP, BOOTP, PPP, Frame Relay, HDLC, Cisco® HDLC, IEEE 802.1q
Enkapsulacja na łączu WAN	ATM AAL5
Wymiary	200 mm (szer.) x 130 mm (dł.) x 45 mm (wys.)
Zasilanie i pobór mocy	15-30V, 700-350 mA, 11W (dołączony zasilacz 230V/50Hz)

Zasięgi

Podane zasięgi zostały zmierzone na testowej linii o przekroju 0,5 mm i należy je traktować jako wartości orientacyjne. Osiągnięte w rzeczywistości zasięgi mogą być inne - większe na liniach dobrej jakości i mniejsze na gorszych.

Przepustowość	Zasięg na 4 parach	Zasięg na 2 parach	Zasięg na 1 parze
22784 kb/s	2500 m	-	-
16896 kb/s	2900 m	-	-
14336 kb/s	3200 m	-	-
11392 kb/s	3600 m	2500 m	-
6272 kb/s	4200 m	3500 m	-
5696 kb/s	4700 m	3600 m	2500 m
3072 kb/s	5900 m	4100 m	3500 m
2048 kb/s	6900 m	5000 m	3900 m
1024 kb/s	7500 m	6900 m	5000 m
