Description

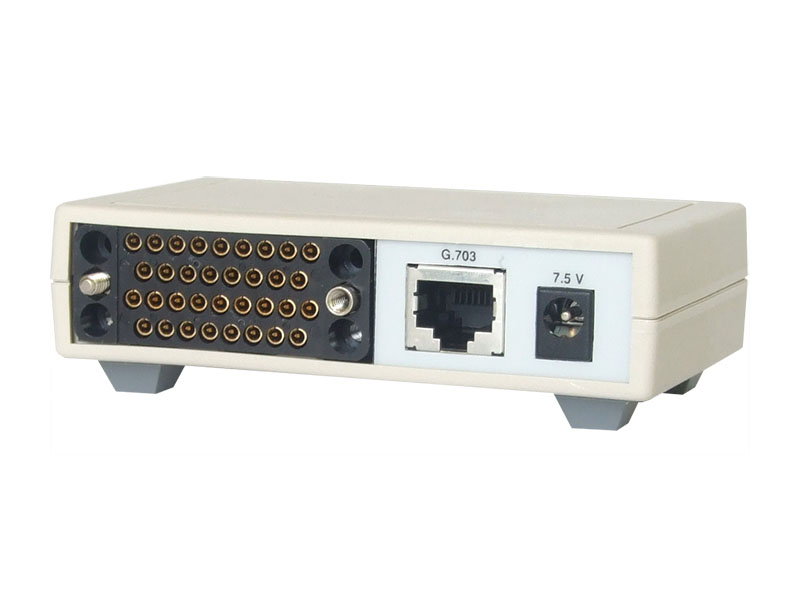

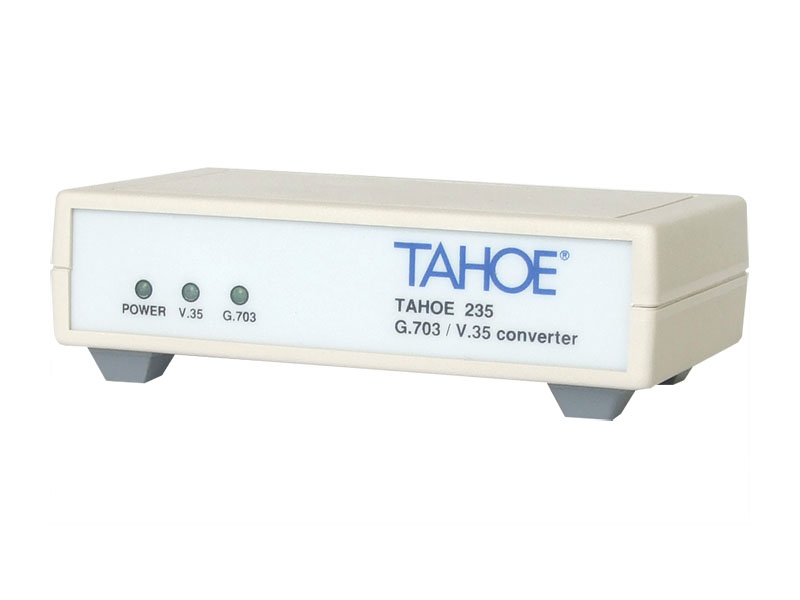

Tahoe 235 est un convertisseur entre les interfaces G.703 et V.35. Il dispose d'un port G.703 (2048 kbps, non tramé) avec connecteur RJ-45 et d'un port V.35 avec connecteur Winchester 34 broches.
Le port V.35 fonctionne en DCE, c'est-à-dire qu'il se comporte comme un modem vis-à-vis du routeur. Un tampon intégré de 128 bits compense les variations de fréquence du signal G.703.
Synchronisation
Les données émises par le port V.35 peuvent être cadencées de trois façons :
- par l'horloge récupérée du signal G.703 (réglage par défaut)
- par un générateur indépendant de 2,048 MHz
- par l'horloge des broches SCT(a)/SCT(b) du connecteur V.35, fournie par l'équipement DTE, par exemple un routeur (dit secondary timing)
Portée
La sensibilité du récepteur G.703 se choisit selon la longueur de la ligne : short haul (-12 dB, jusqu'à 50 m) ou long haul (-43 dB, jusqu'à 2000 m).
L'appareil est compact, 100 x 60 x 30 mm, et consomme peu d'énergie.
Caractéristiques techniques
| Débit | 2048 kbps, full-duplex |
|---|---|
| Interface G.703 | RJ45, symétrique, 120 Ohm |
| Interface V.35 | connecteur Winchester 34 broches, femelle (DCE), conforme à ISO-2539 |
| Portée | 50 m ou 2000 m (distance entre le convertisseur et l'équipement de terminaison de la ligne E1) |
| Source d'horloge | flux G.703 reçu, générateur interne ou DTE |
| Dimensions | 100 mm (largeur) x 60 mm (profondeur) x 30 mm (hauteur) |
| Alimentation | bloc d'alimentation externe 7.5V/400mA fourni |
